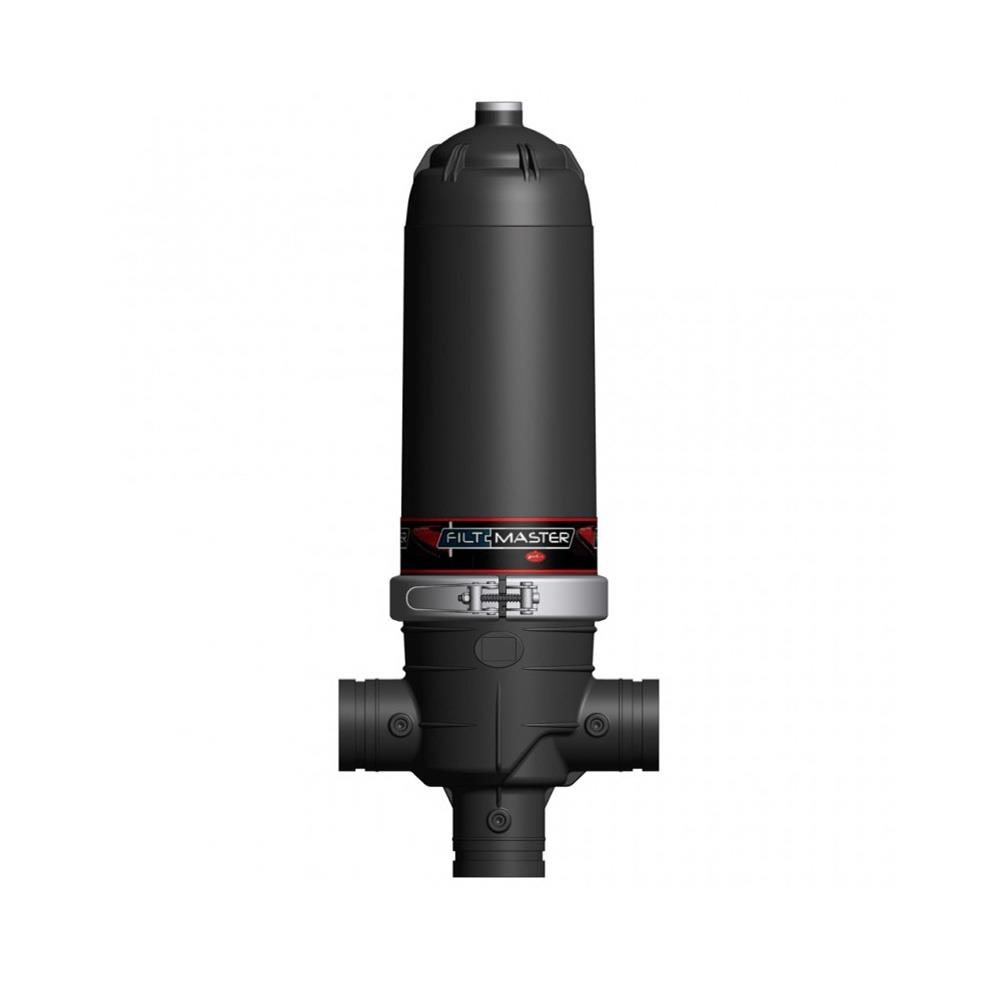

Дисковый фильтр с обратной промывкой Jimten ADF-3 для удаления из воды твердых загрязнений, песка, окалины, ржавчины, тонкодисперсных примесей.
Характеристики:
- Присоединение 3";
- Габариты: 310х750 мм;
- Степень фильтрации (на выбор), мкм: 25, 50, 100, 130, 200;
- Максимальная производительность (при 130 мкм в.в. до 50 мг/л): 33,1 м3/ч
- Корпус из армированного полиамида;
- Диски из полипропилена;
- Рабочие условия: P≤10 бар, t≤50°C, pH=4…13;
- Поток воды на промывку: 25-50 мкм — 16 м3/ч, 100-200 мкм — 12 м3/ч;
- Минимальное давление промывки: 25 мкм — 5 бар, 50 мкм — 4 бар, 100-200 мкм — 3 бар.
Фильтры этой группы предназначены для удаления из очищаемой воды твердых загрязнений, песка, окалины, ржавчины, тонкодисперсных примесей.
В фильтрах Jimten фильтрующим элементом является пакет плотно сжатых дисков. Диски производятся из высокопрочного пластика, на них нанесены специальные риски, при наборе и сжатии дисков между собой пакет дисков образует полый цилиндр. Вода поступает снаружи, фильтруясь вовнутрь, а примеси задерживаются на внешней стороне цилиндра и удаляются при очистке. Корпуса фильтров изготавливаются из высокопрочного пластика, не ржавеют и не разрушаются при длительной эксплуатации. Пластик мало подвержен старению, структурно противостоит появлению микротрещин и накоплению усталости материала, что также служит длительному сроку использования.
Система фильтрации одна из самых эффективных, универсальных и безотказных. Эффективность фильтра складывается из применения наиболее продвинутых технологических материалов и высочайшем современном уровне производства фильтров. Универсальность обусловлена большой модульной емкостью компонентов, что позволяет использовать его для любых типов воды. Безотказность и экономичность гарантируется успешной компоновкой элементов фильтра, и это оптимизирует очистительные процессы с низкими затратами энергии.
Степень фильтрации можно увеличить или уменьшить, заменив фильтрующие диски. Для удобства каждая степень фильтрации строго соответствует определенному цвету. Желтый — 200 мкм, Красный — 130 мкм, Синий — 100 мкм, Зеленый — 50 мкм, Голубой — 25 мкм.
Дисковые фильтры допустимо использовать на следующих типах вод:
- Тип А: Природный источник (скважина, река, озеро) — до 50 мг/л взвешенных веществ
- Тип В: Искусственный канал — 50…100 мг/л взвешенных веществ
- Тип С: Сточные воды — 100…150 мг/л взвешенных веществ
Фильтры с обратной промывкой «Jimten ADF» с присоединительными размерами 2, 3 и 4 дюйма, относятся к фильтрам средней и высокой производительности.
Особенности:
- Корпус из армированного полиамида
- Диски из полипропилена;
- Рабочие условия: P≤10 бар, t≤50°C, pH=4…13;
- Наличие 2-х портов выхода для 2-х вариантов присоединения;
- Наличие портов под манометры ¼"(3 шт. – на входе и выходах);
- Наличие усиленного металлическим кольцом порта 1" для установки воздухоотводчика или слива воды;
- Тип присоединения: трубная резьба BSB (наружная) или Victaulic (под заказ).
- Возможность качественной промывки обратным током воды с разжиманием дисков без разборки фильтра.
<
Положение «Фильтрация»:
- Поршень сжимает диски картриджа, удерживая фильтр в положении «Фильтрация».
- Запорный клапан открыт и пропускает отфильтрованную воду в трубу.
<
Положение «Промывка»:
- Обратный ток воды закрывает запорный клапан, и вода под давлением поступает в коллектор очистки, затем напором воды через специальные отверстия промывает кольца по касательной.
- Это приводит в движение верхний поршень, который высвобождает диски, начинающие вращение с большой скоростью, осуществляя таким образом самоочистку.
Модельный ряд: Jimten ADF-2, Jimten ADF-3, Jimten ADF-3 Double, Jimten ADF-4 Double.

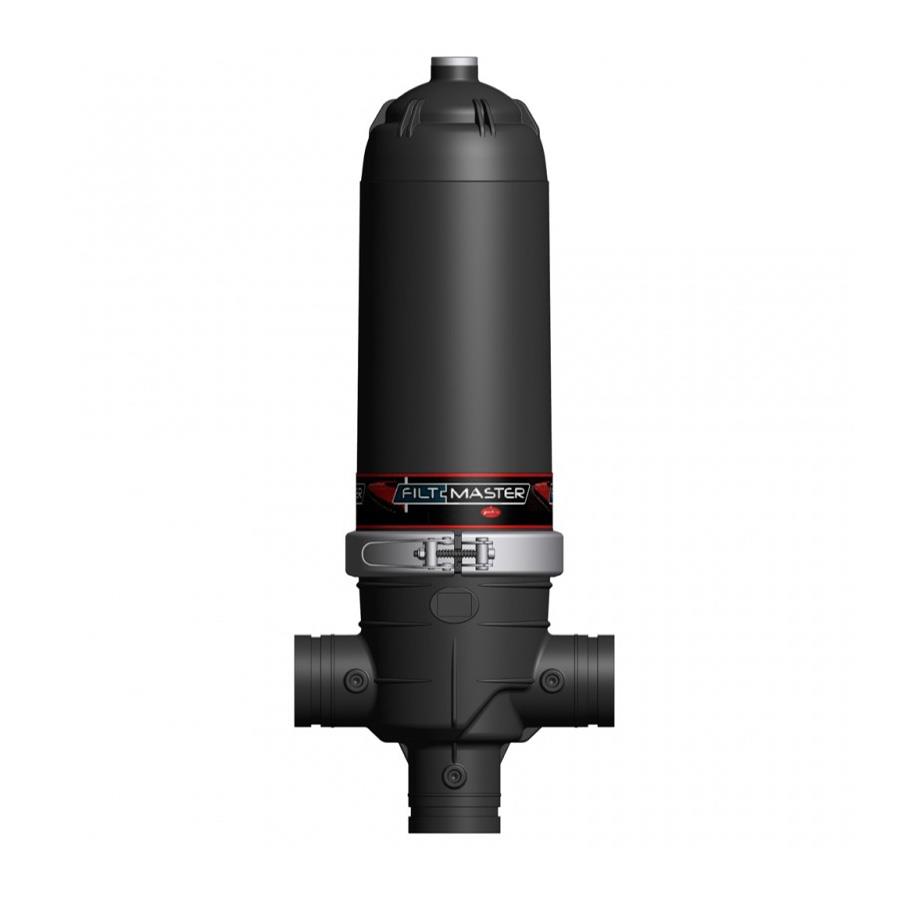

Фильтр с обратной промывкой Jimten ADF-3 относится к фильтрам средней производительности.
Особенности:
- Корпус из армированного полиамида;
- Диски из полипропилена;
- Рабочие условия: P≤10 бар, t≤50°C, pH=4…13;
- Поток воды на промывку: 25-50 мкм — 16 м3/ч, 100-200 мкм — 12 м3/ч;
- Минимальное давление промывки: 25 мкм — 5 бар, 50 мкм — 4 бар, 100-200 мкм — 3 бар;
- Наличие 2-х портов выхода для 2-х вариантов присоединения;
- Наличие портов под манометры ¼"(3 шт. – на входе и выходах);
- Наличие усиленного металлическим кольцом порта 1" для установки воздухоотводчика или слива воды;
- Тип присоединения: трубная резьба BSB (наружная) или Victaulic (под заказ);
- Возможность качественной промывки обратным током воды с разжиманием дисков без разборки фильтра.
Степень фильтрации:
<
Размеры:
<
