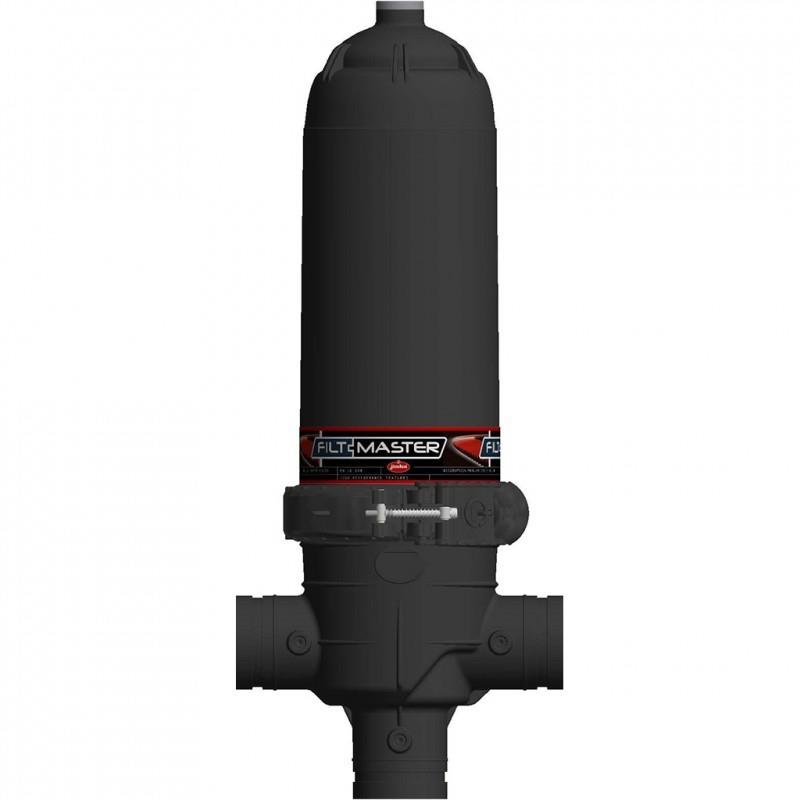

Дисковый фильтр Jimten DFP-3 для удаления из воды твердых загрязнений, песка, окалины, ржавчины, тонкодисперсных примесей.
Характеристики:
- Присоединение 2";
- Габариты: 310х750 мм;
- Степень фильтрации (на выбор), мкм: 25, 50, 100, 130, 200;
- Максимальная производительность (при 130 мкм в.в. до 50 мг/л): 47 м3/ч
- Корпус из армированного полиамида;
- Диски из полипропилена;
- Рабочие условия: P≤10 бар, t≤50°C, pH=4…13.
Фильтры этой группы предназначены для удаления из очищаемой воды твердых загрязнений, песка,окалины, ржавчины, тонкодисперсных примесей.
В фильтрах Jimten фильтрующим элементом является пакет плотно сжатых дисков. Диски производятся из высокопрочного пластика, на них нанесены специальные риски, при наборе и сжатии дисков между собой пакет дисков образует полый цилиндр. Вода поступает снаружи, фильтруясь вовнутрь, а примеси задерживаются на внешней стороне цилиндра и удаляются при очистке. Корпуса фильтров изготавливаются из высокопрочного пластика, не ржавеют и не разрушаются при длительной эксплуатации. Пластик мало подвержен старению, структурно противостоит появлению микротрещин и накоплению усталости материала, что также служит длительному сроку использования.
Система фильтрации одна из самых эффективных, универсальных и безотказных. Эффективность фильтра складывается из применения наиболее продвинутых технологических материалов и высочайшем современном уровне производства фильтров. Универсальность обусловлена большой модульной емкостью компонентов, что позволяет использовать его для любых типов воды. Безотказность и экономичность гарантируется успешной компоновкой элементов фильтра, и это оптимизирует очистительные процессы с низкими затратами энергии.
Степень фильтрации можно увеличить или уменьшить, заменив фильтрующие диски. Для удобства каждая степень фильтрации строго соответствует определенному цвету. Желтый — 200 мкм, Красный — 130 мкм, Синий — 100 мкм, Зеленый — 50 мкм, Голубой — 25 мкм.
Дисковые фильтры допустимо использовать на следующих типах вод:
Тип А: Природный источник (скважина, река, озеро) — до 50 мг/л взвешенных веществ
Тип В: Искусственный канал — 50…100 мг/л взвешенных веществ
Тип С: Сточные воды — 100…150 мг/л взвешенных веществ
Прямые фильтры «Jimten DF» с присоединительными размерами 2, 3 и 4 дюйма, относятся к фильтрам средней и высокой производительности.
Особенности:
- Корпус из армированного полиамида;
- Диски из полипропилена;
- Рабочие условия: P≤10 бар, t≤50°C, pH=4…13;
- Наличие 2-х портов выхода для 2-х вариантов присоединения;
- Наличие портов под манометры ¼"(3 шт. – на входе и выходах);
- Наличие усиленного металлическим кольцом порта 1" для установки воздухоотводчика или слива воды;
- Тип присоединения: трубная резьба BSB (наружная) или Victaulic (под заказ).
3 серии фильтров:
со стальным зажимом. Фильтр имеет стяжной хомут из нержавеющей стали AISI 304 с быстросъемным механизмом, позволяющим без использования инструмента разбирать фильтр для обслуживания.
Модельный ряд: Jimten DF-2 Standard, Jimten DF-2, Jimten DF-2 Long, Jimten DF-3, Jimten DF-3 Double, Jimten DF-4 Double.
с пластиковым зажимом. Фильтры полностью идентичны предыдущей серии, только зажим из пластика.
Модельный ряд: Jimten DFP-2 Standard, Jimten DFP-2, Jimten DFP-2 Long, Jimten DFP-3.
гидроциклонные (со стальным зажимом). Фильтрующие системы с эффектом гидроциклона FILTMASTER удаляют взвешенные в жидкости твердые частицы. Установленный на основании картриджа дефлектор создает вращательное движение жидкости, удаляя таким образом из нее твердые частицы в направлении выхода для удаления отходов. Количество и угол наклона лопастей дефлектора спроектировано таким образом, чтобы добиться минимальных потерь давления и оптимального гидравлического эффекта.
Фильтры с эффектом гидроциклона Jimten:
- Обеспечивают более надежную степень фильтрации
- Увеличивают фильтроцикл
- Позволяют вести фильтрацию в полуавтоматическом режиме, подключив выход удаления отходов с резьбой 1” к дренажу через кран.
Модельный ряд: Jimten DFH-2 Standard, Jimten DFH-2, Jimten DFH-2 Long, Jimten DFH-3, Jimten DFH-3 DoubleCompact, Jimten DFH-4 DoubleCompact.
Jimten DFP-3 относится к фильтрам высокой производительности.
Особенности:
- Корпус из армированного полиамида;
- Диски из полипропилена;
- Рабочие условия: P≤10 бар, t≤50°C, pH=4…13;
- Наличие 2-х портов выхода для 2-х вариантов присоединения;
- Наличие портов под манометры ¼"(3 шт. – на входе и выходах);
- Наличие усиленного металлическим кольцом порта 1" для установки воздухоотводчика или слива воды;
- Тип присоединения: трубная резьба BSB (наружная) или Victaulic (под заказ);
- Пластиковый зажим. Фильтр имеет пластиковый стяжной хомут с быстросъемным механизмом, позволяющим без использования инструмента разбирать фильтр для обслуживания.
Степень фильтрации:
<
Размеры:
<
